CAT6 4x2x24/1 AWG Solid F/UTP LSZH-SHF1

Kratek opis:

Uporaba: ladijske instalacije, pomorsko okolje,Fiksne ali prenosne instalacije, uporaba v zaprtih prostorih, fiksnoinstalacije, visoke hitrosti prenosa podatkov, ladje, visoke hitrosti inLahka plovila.


Podrobnosti o izdelku

Oznake izdelkov

Uporaba: instalacije na ladji, pomorsko okolje, fiksne ali prenosne instalacije, uporaba v zaprtih prostorih, fiksna
instalacije, visoke hitrosti prenosa podatkov, ladje, visoke hitrosti in lahka plovila.
Shranjujte pri: -20 do 75 °C
Namestitev pri: 0 do +60 °C, Najmanjši upogib: 20-krat OD
Delovanje pri: -20 do +75 °C, Najmanjši upogib: 10-krat OD
Največja vlečna sila: 110N
Teža: 70 kg/km
Standardi: ISO/IEC 11801, IEC 61156-1, IEC 61156-5, IEC
60092-350, IEC 60092-360, RoHS-2 2011/65/EU

Oblikovanje in gradnja

Prevodnik: mehko žarjena gola bakrena žica
Velikost vodnika: 24AWG
Izolacija: HDPE
Izolacija OD: normalno Ø1,05±0,05 mm.
Debelina izolacije 0,25 mm
Par: 2 izolirana vodnika, povezana v par
Barvna koda: 1. bela/modra + modra 2. bela/oranžna + oranžna
3. Bela/zelena + zelena 4. Bela/rjava + rjava
Zunanji ščit: aluminijasta folija-poliesterski trak
Pokritost zunanjega ščita: 100 %
Odtočna žica Trdna pločevinasta žica
Zunanji plašč: LSZH SHF1
Nazivna debelina zunanjega plašča 0,75±0,30 mm
Zunanji plašč OD: 7,2±0,50 mm
Oznaka: YANGERTM CAT6 4x2x24/1 AWG Solid F/UTP LSZH-SHF1
Barva zunanje jakne: siva

Okoljske lastnosti in požarna učinkovitost

Stopnja kislosti plinov: IEC 60754-1/2
Halogenski kisli plin: IEC 60754-1/2
Emisija dima: IEC 61034-1/2
Zaviralec gorenja: IEC 60332-1-2
Ognjevarno: IEC 60332-3-22

Električne značilnosti

Odpornost prevodnika pri 20°C: ≤ 145Ω/km
Izolacijska upornost: ≥ 5000 MΩ km
Prenosna impedanca: < 100 mΩ/m pri 10 MHz
Povprečna karakteristična impedanca pri 100MHz 100 ± 5 Ω
Naklon zakasnitve(4~100MHz): ≤45ns/100m
Faktor hitrosti: 67%
Neuravnoteženost upora prevodnika znotraj para: ≤2,0 %
Neuravnoteženost upora prevodnika med parom: ≤4,0 %
neuravnoteženost kapacitivnosti glede na zemljo pri 800Hz ali 1000Hz: ≤160pF/100m
Medsebojna kapacitivnost: ≤56nF/km

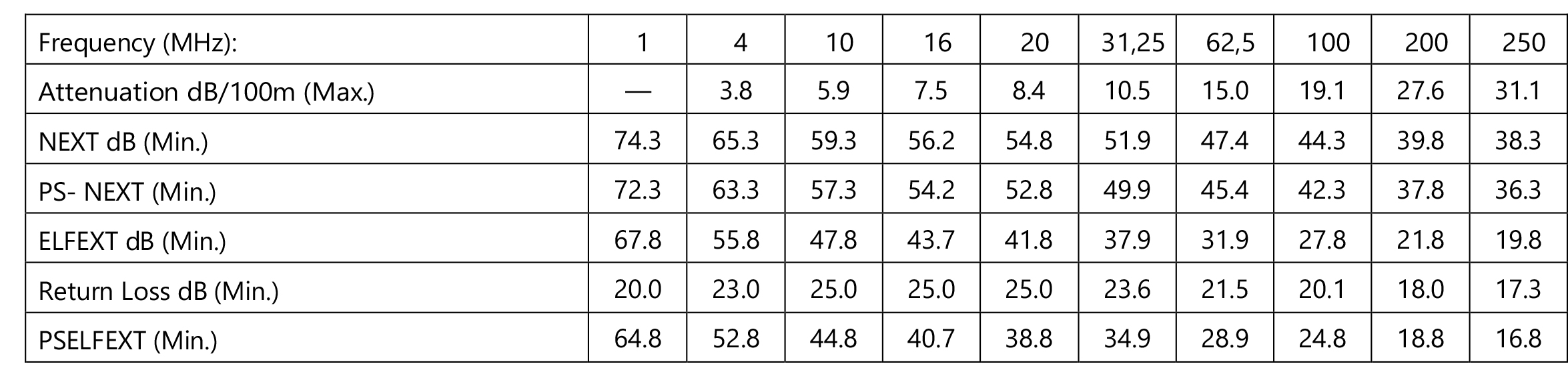

Električne lastnosti

YANGER-CAT6-4x2x241-AWG-Solid-FUTP-LSZH-SHF1_L272201GY-2

© 2019 Yanger Marine
Vse pravice pridržane.
Yanger (Shanghai) Marine Technology Co., Ltd (Yanger) si pridržuje pravico do sprememb specifikacij izdelkov brez predhodnega obvestila.Risbe lahkoniso v merilu in so na voljo samo za splošne in informativne namene.Informacije v tem katalogu so last Yangerja,in se ne sme uporabljati, reproducirati ali razkriti drugim brez pisnega dovoljenja družbe Yanger.
